Popis produktů
Hliníkový voštinový radiátorový panelje vysoce{0}}účinný{1}}kompozitní panel odvádějící teplo, který ke spojení využívá hliníkovou voštinovou sendvičovou strukturuvysoká tepelná vodivost, nízká hmotnostavynikající strukturální tuhost. Je široce používán v průmyslových odvětvích vyžadujících efektivní tepelné řízení.
Struktura jádra
Pleťové panely: Hliníková slitina s vysokou tepelnou vodivostí (3003/5052/6061), tloušťka 0,4–1,0 mm

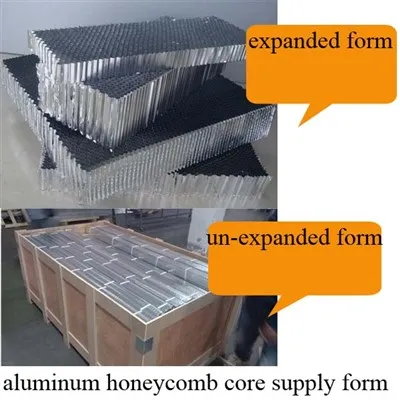

Jádro: Šestihranné hliníkové voštinové jádro (tloušťka fólie 0,05–0,15 mm, velikost buňky 3–10 mm)
Lepidlo: Tepelně vodivé lepidlo odolné proti vysokým teplotám-
Celková tloušťka: 6–30 mm (přizpůsobitelné)
Povrchová úprava: Povrchová úprava frézováním, eloxování, vodivé pokovování (cín/nikl), černá oxidace
Klíčové tepelné a fyzikální vlastnosti
Tepelná vodivost: 120–150 W/(m·K) (materiál jádra)
Účinnost odvodu tepla: O 40 % vyšší než pevné hliníkové desky
Hustota: 3,6–7 kg/m³ (ultra-lehká)
Pevnost v tlaku: >5 MPa (architectural grade), >12 MPa (letecký stupeň)
Požární odolnost: Třída-nehořlavá-
Oblast větrání: Větší nebo rovno 80 % (standardní šestihranné jádro)
Pracovní princip
Vedení tepla: Hliníkové jádro rychle přenáší koncentrované teplo
Konvekční chlazení: Šestihranné buňky tvoří přirozené vzduchové kanály pro proudění vzduchu
Rovnoměrné rozložení tepla: Odstraňuje horká místa, šíří teplo po celém panelu
Hlavní výhody
Ultra-lehký: O 70–80 % lehčí než pevné kovové chladiče
Vysoká pevnost a tuhost: Odolává ohybu a deformaci
Duální chladicí cesty: Pevné vedení + proudění vzduchu
Odolné proti korozi: Hliníková slitina + ochranný povrch
100% recyklovatelné: Ekologická-šetrná, nízká uhlíková stopa
Přizpůsobitelné: Řezané, ohýbané, tvarované do různých tvarů
Typické aplikace
Elektronika a napájení: Šasi serveru, řízení teploty baterie, chladiče invertoru
Automobilový průmysl: Chladiče automobilů, mezichladiče, chladicí desky akumulátorů
Letectví: Radarové systémy, avionické prostory, motorové gondoly
Průmyslový: Laserová zařízení, HVAC systémy, výměníky tepla
Nová energie: Tepelný management baterie EV/ESS, fotovoltaické chlazení
Standardní specifikace
| Parametr | Specifikace |
| Standardní velikosti | 1220×2440mm, 1250×2500mm |
| Tloušťka panelu | 6, 10, 15, 20, 25 mm |
| Velikost buňky jádra | 4, 6, 8, 10 mm |
| Tloušťka kůže | 0,4, 0,5, 0,8, 1,0 mm |
| Slitina | 3003 H24, 5052 H34, 6061 T6 |
| Povrch | Mlýn, eloxovaný, vodivě pokovený |
Vlastní možnosti
Speciální tvary (zakřivené, 3D tvarované, perforované)
Kompozitní potahy s vysokou-tepelnou-vodivostí
Zesílené okraje a montážní rámy
Anti-statické/EMI stínící úpravy
